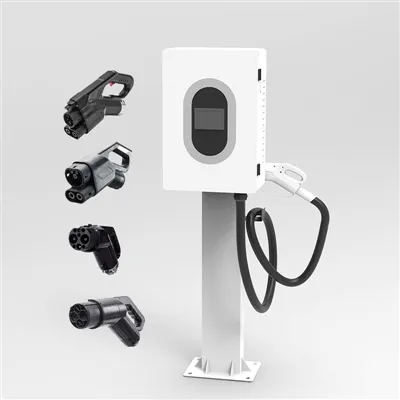

1. चार्जिंग पाइल क्या है?
चार्जिंग पाइल का कार्य गैस स्टेशन में गैस पंप के समान है। इसे जमीन पर या दीवार पर लगाया जा सकता है और सार्वजनिक भवनों (सार्वजनिक भवन, शॉपिंग मॉल, सार्वजनिक पार्किंग स्थल, आदि) और आवासीय पार्किंग स्थल या चार्जिंग स्टेशनों में स्थापित किया जा सकता है। यह विभिन्न वोल्टेज स्तरों के अनुसार विभिन्न प्रकार के इलेक्ट्रिक वाहनों को चार्ज कर सकता है। चार्जिंग पाइल का इनपुट सिरा सीधे एसी पावर ग्रिड से जुड़ा होता है, और आउटपुट सिरा इलेक्ट्रिक वाहनों को चार्ज करने के लिए चार्जिंग प्लग से लैस होता है।
चार्जिंग पाइल को वर्तमान में एसी चार्जिंग पाइल और डीसी चार्जिंग पाइल में विभाजित किया गया है। एसी पाइल सिंगल-फेज/थ्री-फेज एसी पावर आउटपुट करता है और इसे ऑन-बोर्ड चार्जर के माध्यम से डीसी पावर में परिवर्तित करता है ताकि ऑन-बोर्ड बैटरी चार्ज हो सके। बिजली आम तौर पर छोटी होती है (7kw, 22kw, 40kw, आदि), और चार्जिंग की गति आम तौर पर धीमी होती है, इसलिए इसे आम तौर पर सामुदायिक पार्किंग स्थल और अन्य स्थानों पर स्थापित किया जाता है।
डीसी चार्जिंग पाइल (या नॉन-ऑन-बोर्ड चार्जर) ऑन-बोर्ड बैटरी को चार्ज करने के लिए सीधे डीसी पावर आउटपुट करते हैं। पावर बड़ी होती है (60kw, 120kw, 200kw या उससे भी ज़्यादा), और चार्जिंग की गति तेज़ होती है, इसलिए उन्हें आम तौर पर राजमार्गों के बगल में चार्जिंग स्टेशनों में स्थापित किया जाता है।
तो फिर आप कैसे बता सकते हैं कि कोई ढेर डीसी ढेर है या एसी ढेर?
आम तौर पर कहें तो, डीसी चार्जिंग पाइल अपेक्षाकृत मजबूत होते हैं (क्योंकि अंदर एक निश्चित संख्या में एसी-डीसी पावर मॉड्यूल होते हैं, जितनी अधिक पावर, उतने अधिक मॉड्यूल और पाइल उतना ही बड़ा होता है), जबकि एसी चार्जिंग पाइल अपेक्षाकृत छोटे होते हैं। एक और स्पष्ट अंतर यह है कि उनके प्लग (चार्जिंग लाइन) अलग-अलग होते हैं, डीसी चार्जिंग पाइल में 9-वायर प्लग होते हैं, जबकि एसी चार्जिंग पाइल में 7-वायर प्लग होते हैं।
2. डीसी चार्जिंग पाइल का चार्जिंग सर्किट
डीसी चार्जिंग पाइल के आउटपुट में 9 तार होते हैं, अर्थात्:
डीसी बिजली आपूर्ति लाइन: डीसी+, डीसी-;
उपकरण ग्राउंड तार: पीई;
चार्जिंग संचार लाइन: S+, S-;
चार्जिंग कनेक्शन पुष्टिकरण लाइन: CC1, CC2;
कम वोल्टेज सहायक विद्युत आपूर्ति लाइन: A+, A-.
डीसी चार्जिंग पाइल इन 9 तारों के माध्यम से इलेक्ट्रिक वाहनों को चार्ज करता है। हम बाद के लेखों में विस्तृत चार्जिंग प्रक्रिया पेश करेंगे।
3. एसी चार्जिंग पाइल का चार्जिंग सर्किट
डीसी चार्जिंग पाइल आउटपुट में 9 तार होते हैं, अर्थात्:
डीसी बिजली आपूर्ति लाइन: डीसी+, डीसी-;
उपकरण जमीन: पीई;
चार्जिंग संचार लाइन: S+, S-;
चार्जिंग कनेक्शन पुष्टिकरण लाइन: CC1, CC2;
निम्न-वोल्टेज सहायक विद्युत आपूर्ति लाइन: A+, A-.
डीसी चार्जिंग पाइल इन 9 तारों के माध्यम से इलेक्ट्रिक वाहनों को चार्ज करते हैं। हम बाद के लेखों में विस्तृत चार्जिंग प्रक्रिया पेश करेंगे। सभी के लिए ऊर्जा की बचत • स्वस्थ यात्रा, चार्जिंग पाइल चार्जिंग सॉफ़्टवेयर के विकास पर ध्यान केंद्रित करना। बाजार में कई चार्जिंग पाइल कंपनियों से चार्जिंग पाइल उत्पाद एकत्र करें, चार्जिंग संचार प्रोटोकॉल का विश्लेषण करें और एक टीसीपी प्लेटफ़ॉर्म बनाएं। आधिकारिक खातों, मिनी प्रोग्राम और APP जैसे कई संस्करणों के अपडेट और पुनरावृत्ति के बाद, फ्रंट-एंड डिस्प्ले और बैक-एंड प्रबंधन के लिए एक पूर्ण सॉफ्टवेयर सिस्टम का गठन किया गया है।
